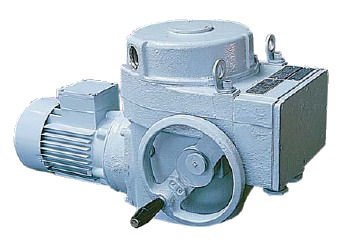

MOA (Typennummern 52 020 - 52 026)
Elektrische Drehantriebe für den Einsatz in Kernkraftwerken – außerhalb der Umhüllung
Hledaný výraz musí mít více jak 2 znaky.
Technische Angaben
| MOA | ||||||||||||||||
| Typennummern | 52020 | 52021 | 52022 | 52024 | 52025 | 52026 | 52029 | |||||||||
| Ausschaltmoment [Nm] | 20-63 | 63-160 | 160-250 | 160-630 | 630-1250 | 1250-2000 | 10-30 | |||||||||
| Ausschaltkraft [kN] | ||||||||||||||||
| Umstellzeit [s/90°] | ||||||||||||||||
| Umstellunsgeschwindigkeit | [min-1] | 9-40 | 9-100 | 9-80 | 16-100 | 45-63 | 32 | 9-40 | ||||||||
| [mm/min] | ||||||||||||||||
| Arbeitshub | [°] | |||||||||||||||
| [ot] | 2-250 | 2-250 | 2-250 | 2-240 | 2-240 | 1-100 | 1,5-38 | |||||||||
| [mm] | ||||||||||||||||
| Speisespannung | 1x 230 V, 50 Hz | |||||||||||||||
| 24 V, 50 Hz | ||||||||||||||||
| 1 x 110 V, 50 Hz | ||||||||||||||||
| 3 x 230 / 400 V, 50 Hz | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |||||||||
| Regelung | mit zwei Positionen |
✔ |
✔ |
✔ |
✔ |
✔ | ✔ | ✔ | ||||||||
| mit drei Positionen | ||||||||||||||||
| kontinuierlich | ||||||||||||||||
| PROFIBUS | ||||||||||||||||
| Lagesensor | Potentiomete (R) | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ||||||||
| Absolute | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |||||||||
| Stromgeber (I) | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |||||||||
| Lageausschaltung | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |||||||||
| Momentausschaltung | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |||||||||
| Manuelle Steuerung | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |||||||||
| Explosionssichere Ausführung | ||||||||||||||||
| Schutz | IP 55 | IP 55 | IP 55 | IP 55 | IP 55 | IP 55 | IP 67 | |||||||||
| Gewicht - nach der Ausführung (Al/Gußeisen) und Motor [kg] | 35-37 | 65-68 | 68 | 128-131 | 210-212 | 318 | 17 | |||||||||
Verwendung
Elektrische Drehantriebe MODACT MOA sind zur Fernbedienung von speziellen Armaturen, die sich in betätigten Zonen der Kernkraftwerken mit Reaktoren VVER oder RBMK befinden geeignet. Die Typenreihe enthält 5 verschiedene Größen mit einem Asschaltmoment von 20 bis 2000 Nm.
