MOKA

Обозначение степени взрывобезопасности

Оно состоит из следующих знаков:
EЕх - электрическое оборудование соответствует стандарту EN 60 079-0 и связанных стандартов по различным видам защиты от взрыва
d - обозначение вида защиты от взрыва, прочный затвор по стандарту EN 60 079-1.
II - обозначение группы взрывобезопасного электрического оборудования по стандарту EN 60 079-0.
С - обозначение подгруппы группы II взрывобезопасного электрооборудования по стандарту ČSN EN 60 079-0.
Т4 - обозначение класса температуры взрывобезопасного электрооборудования группы II по стандарту ČSN EN 60 079-0.

ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

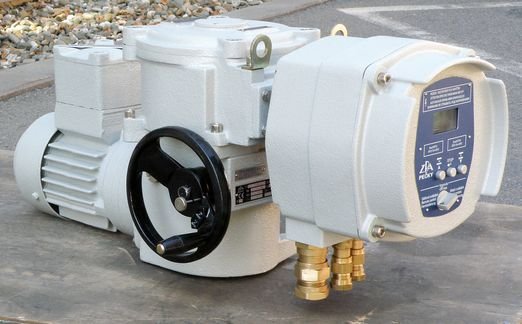

Электроприводы MODACT MOED EEx состоят из трехфазного электродвигателя взрывобезопасного исполнения, силовой передачи, которая содержит планетарный редуктор, и части управления с клеммником. Часть управления оснащена блоками моментного выключения и выключения по положению, блоком сигнализации и отопительным элементом для обеспечения микроклимата в ящике управления. По заказу можно электропривод оборудовать датчиком положения реостатным 1х100 ом или токовым, выполненным по двухпроводной схеме с унифицированным сигналом 4 – 20 мА (без источника питания).

ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ

Электромеханическая плата управления заменена электронной системой DMS2 или DMS2 ED. Обе системы снимают положение выходного вала и момента кручения электропривода бесконтактным путем с помощью магнитных детекторов. Детектор положения выходного вала является абсолютным и для своей работы он не нуждается в резервированном питании при исчезновении напряжения питания во время работы электропривода. Обе системы можно устанавливать и контролировать с помощью компьютера с программой управления или вручную без компьютера.

Более простая система DMS2 ED заменяет электромеханические элементы или дает возможность управления электроприводом с помощью входного аналогового сигнала так же, как и в случае исполнения Control.

Система DMS2 дает возможность использовать электропривод для двухпозиционного и трехпозиционного регулирования или его присоединения к промышленной шине ”Profibus”.


ТИП ЭЛЕКТРОПРИВОДА

MOED EEx
ТИПОВОЙ НОМЕР 52120 52121 52122 52123 52124 52125
Момент выключения [Нм] 20-125 63-160 160-250 250-500 320-630 630-1100
Усилие выключения [кН]
Скорость управления [с/90°]
Скорость перенещония [мин-1] 11-40 16-125 10-80 16-100 16-63 30-100
[мм/мин]
Рабочий ход [°]
[об] 2-250 (2-620) 2-250 (2-620) 2-250 (2-620) 2-240 (2-470) 2-240 (2-470) 2-240 (2-470)
[MM]
Напряжение питания 1x 230 В, 50 Гц
24 В, 50 Гц
1 x 110 В, 50 Гц
3 x 230 / 400 В, 50 Гц
Регулирование двухпозиционное

трехпозиционное
плавное
PROFIBUS
Снятие положения датчик
сопротивления(R)

абсолютное
датчик тока(I)
Выключение по положению
Выключение по моменту
Ручное управление
Взпывобезопасное исполнение
Степень защиты IP 55 IP 55 IP 55 IP 55 IP 55 IP 55
Масса в зависимости от исполнения (алюм./чугун) и двигателя[кг] 47-49 57-80 57-80 112-150 108-150 239-248

НАЗНАЧЕНИЕ

Электроприводы вращения многооборотные MODACT MOED EEx предназначены для дистанционного управления и эксплуатации в среде с опасностью взрыва взрывоопасной газовой атмосферы по EN 50014 в зоне 1 (ранее SNV2) и в зоне 2 (ранее SNV1) по EN 60079-10. Они предназначены для управления элементами (задвижек, вентилей и в комплекте с подходящим редуктором также для управления заслонками, у которых требуется плотное закрывание в конечных положениях) с помощью возвратного вращательного движения. Они могут использоваться и для управления шаровыми клапанами и другими устройствами, для которых они пригодны по своим техническим параметрам. Другое назначение, отличающееся от управления арматурами, необходимо консультировать с заводом–изготовителем.

Могут работать в среде с опасностью взрыва взрывоопасной газовой атмосферы в зоне 1 и в зоне 2 по EN 60079-10 (332320). Электроприводы сконструированы и предназначены в качестве устройств группы II категории 2G в соответствии со стандартами EN 60079 – 0:2004 и EN 60079-1:2004, а также EN 60079-7:2004 по взрывоопасной атмосфере.

Электроприводы обозначены знаком защиты от взрыва и символами группы и категории оборудования Ex II 2G или Ex I M2 и далее по исполнению для температуры окружающей среды от -25°С вплоть до +55°С с обозначением Ex de IIC T4 или для температуры окружающей среды от -50°С до+55°С с обозначением Ex dе IIВ Т4 или же в качестве модификации для использования в шахтах группы I категории M2 с обозначением Ex de I (см. раздел ”Данные электроприводов”).
