Elektrické servomotory otočné jednootáčkové pro kulové kohouty a klapky.
Otočný jednootáčkový
Pro prostředí EEx nC IIB T3 dle ČSN EN 50021
| MOK | ||||||
| Typové číslo | 52325 | 52326 | 52327 | 52328 | 52329 | |
| Vypínací moment [Nm] | 16-80 | 63-125 | 125-250 | 250-500 | 500-1000 | |
| Vypínací síla [kN] | ||||||
| Doba přestavení [s/90°] | 10-80 | 10-80 | 20-160 | 20-80 | 40-160 | |
| Rychlost přestavení | [min-1] | |||||
| [mm/min] | ||||||
| Pracovní zdvih | [°] | 90 | 90 | 90 | 90 | 90 |
| [ot] | ||||||
| [mm] | ||||||
| Napájecí napětí | 1x 230 V, 50 Hz | ✔ | ✔ | ✔ | ✔ | ✔ |
| 24 V, 50 Hz | ||||||
| 1 x 110 V, 50 Hz | ||||||
| 3 x 230 / 400 V, 50 Hz | ✔ | ✔ | ✔ | ✔ | ✔ | |
| Regulace | dvoupolohová | ✔ | ✔ | ✔ | ✔ | ✔ |
| třípolohová | ✔ | ✔ | ✔ | ✔ | ✔ | |
| plynulá | ||||||
| PROFIBUS | ||||||
| Snímání polohy | odporovým vysílačem (R) | ✔ | ✔ | ✔ | ✔ | ✔ |
| absolutní | ||||||
| proudovým vysílačem (I) | ✔ | ✔ | ✔ | ✔ | ✔ | |
| Polohové vypínání | ✔ | ✔ | ✔ | ✔ | ✔ | |
| Momentové vypínání | ✔ | ✔ | ✔ | ✔ | ✔ | |
| Ruční ovládání | ✔ | ✔ | ✔ | ✔ | ✔ | |
| Nevýbušné provedení | zóna 2 typ "n" | zóna 2 typ "n" | zóna 2 typ "n" | zóna 2 typ "n" | zóna 2 typ "n" | |
| Krytí | IP 65, 67 | IP 65, 67 | IP 65, 67 | IP 65, 67 | IP 65, 67 | |
| Hmotnost - podle provedení (Al/litina) a motoru [kg] | 7,5 | 13 | 13-21 | 26-27 | 43-45 | |

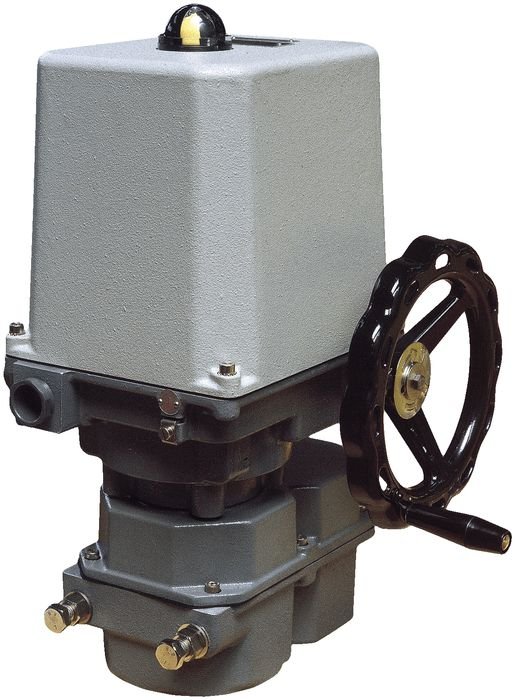

Servomotory MODACT MOK jsou určeny k přestavování ovládacích orgánů vratným otočným pohybem s úhlem natočení výstupní části do 90° včetně případů, kde se vyžaduje těsný uzávěr v koncových polohách. Typickým příkladem použití je ovládání kulových ventilů a klapek v podobných zařízeních v režimu dálkového ovládání i automatické regulace. Servomotory MODACT ® MOK se montují přímo na ovládaný orgán.
